產品尺寸：192*158*77mm 沖壓模具：單沖模&復合模
表面處理：環保鍍鎳 產品價格： 來圖報價
產品應用/項目：打印機、智能全綜合柜臺、ATM/CRS、大額現金存取款機、5G基站等
13825200700

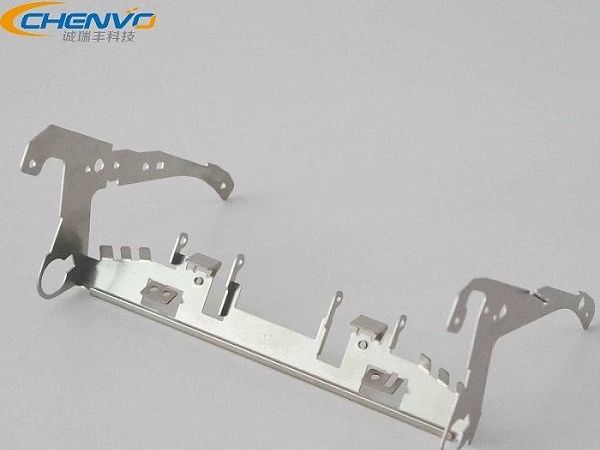

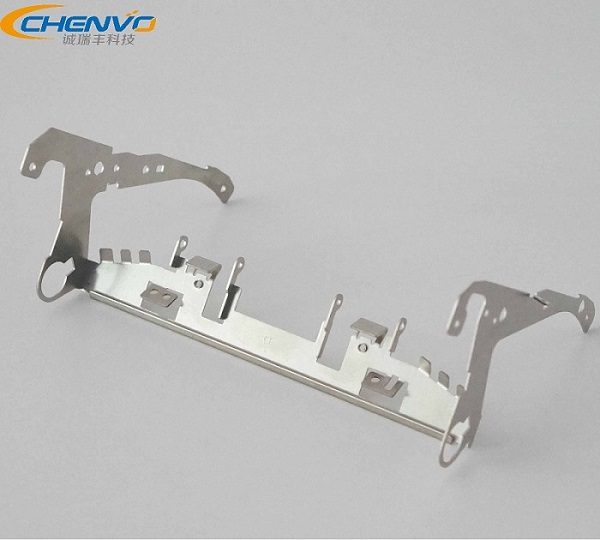

所示的支架五金沖壓件是誠瑞豐公司為醫療血氣分析儀的分析模組而設計的一款結構復雜、塑性強、高度平衡的精密部件。本文主要從多方面展示該部件的參數、工藝以及一些常見問題。誠瑞豐以推動中國精密制造為愿景，致力于精密金屬沖壓件的一體化定制生產及其產品研發。
價格：按圖紙報價
周期： 24小時
該部品具備以下特點：
（1）交期及時 ，公司具備 700 人生產團隊?wèi)?yīng)對生產，PMC工程師統籌生產計劃；
（2 ）嵌接性好，多處進行了開孔、攻牙等處理，方便產品組裝嵌合；
（3）更新迭代方便，產品為批量定制生產，功能更新時，結構件批次更新的成本可以有效降低；
（4）優質服務，公司安排工程師進行“ 1V1”服務，保證產品在設計、生產和售后階段都能得到穩定的品質保障；

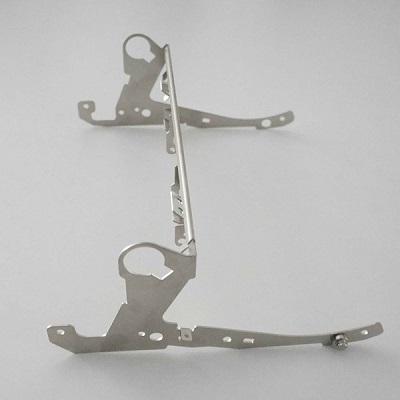

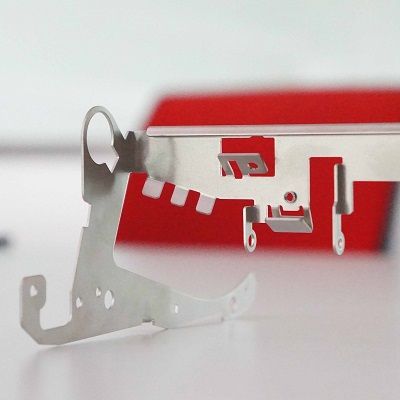

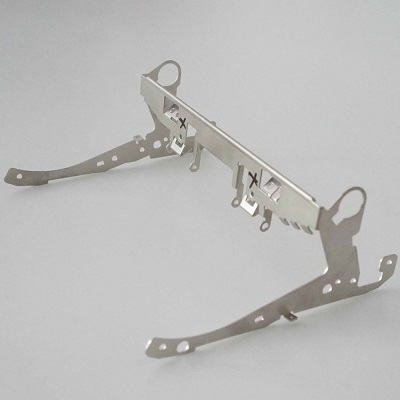

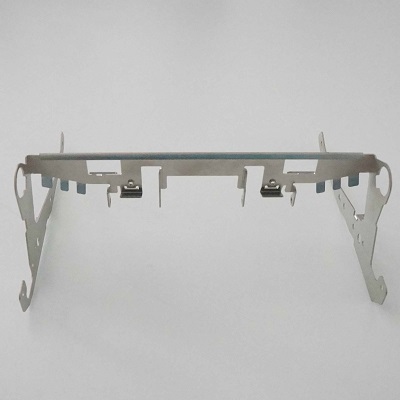

注：頁面底部更多產品詳細照片用以展示支架五金沖壓件的產品特點。
| 產品尺寸 | 192*158*77mm | 展開尺寸 |
318*74*1mm |
|---|---|---|---|
| 產品材料 |
SPCC |
材料厚度 |
1.0mm |
|
產品重量 |
87.5g |
模具類型 |
單沖模&復合模，共8套 |
| 表面處理 |
環保鍍鎳 |
加工難度 | 復雜 |
| 尺寸誤差 | ±0.1mm | 角度誤差 | ±0.3° |
|
序號
|
工序 |
沖床噸位 |
工藝說明及注意事項 |
|
1 |
復合下料 |
80T |
將產品產品的外形和雛形孔一次性沖壓出，同時可以保證產品的尺寸要求和保證產品毛刺高度要求； |
|
2 |
啤孔，翻豬咀，沉孔 |
80T |
本次行程有3道工序，沖裁出雛形，本次行程沖壓模具的構造較為復雜，精度要求高； |
|
3 |
沉孔，刻印 |
80T |
利用沖壓工藝對特殊位置沖孔，并按客戶圖紙要求刻印圖案； |
|
4 |
Z曲，L曲 |
80T |
一次行程有兩種折彎角度，對模具精度要求極高； |
|
5 |
V曲 |
80T |
邊緣位置V曲加工； |
|
6 |
押曲，L曲 |
80T |
一次行程完成2處地方的沖壓折彎； |
|
7 |
押曲 |
80T |
第七次沖壓行程 ，通過模具進行部件的押曲，達成的角度要求會更高，加工效率更高； |
|
8 |
窩釘 |
輔助工藝 |
壓鉚工藝，讓部品與螺母（鉚釘）緊密結合，滿足客戶的組裝要求
； |
|
9 |
搭牙 |
2-M3 |
對2處特殊孔進行攻牙處理，注意牙孔大小偏差
；
|
|
10 |
U曲 |
80T |
最后一道沖壓工序； |
|
11 |
表面處理 |
輔助工藝 |
表面進行環保鍍鎳處理，注意鍍膜厚度有嚴格要求； |
|
11 |
品檢 |
輔助工藝 |
全面檢查產品尺寸誤差及表面處理后的外觀要求是否及格； |
|
12 |
包裝 |
輔助工藝 |
包裝工程師設計專屬包裝方案，保證支架五金沖壓件在后續運作過程中的品質合格，避免損耗； |
1. 醫療設備的五金沖壓結構件要求都很高，貴司在這方面的加工經驗怎么樣 ？
答： 請您放心，相信我們可以滿足您的產品需求，理由如下：
第一， 誠瑞豐公司和醫療設備企業已有多年合作，在于邁瑞、百勝等知名企業合作過程中，積累了豐富的醫療產品生產經驗和應用數據；
第二， 公司現有 100 多人的研發團隊，一方面可以為客戶提供產品的優化方案，另一方面則可以為客戶攻克新領域醫療儀器出謀劃策；
第三，我司不僅有五金沖壓件生產部門，還有鈑金加工件的生產部門，滿足客戶多元化的生產需求；
深圳市誠瑞豐公司多年來積極國外先進生產設備和培養高端技術人才，夯實基礎，旨在為在推動中國精密智造升級行程中貢獻出更多的力量和科研技術支持！
2. 貴司可以生產哪些行業的支架五金沖壓件？
答：誠瑞豐公司所生產支架五金沖壓件的行業應用根據客戶需求而定，至今完成相關產品項目 15000 多項，涉及行業包括金融自助終端、智能家居、 5G 通訊、智能汽車、高端醫療、人工智能等。
目前，在智能金融設備方面，我司多年來儲備了多種智能終端的研發生產及組裝經驗，如智能全綜合柜臺、ATM/CRS 、大額現金存取款機、紙硬幣兌換一體機、便攜發卡機、智慧柜員機等。
